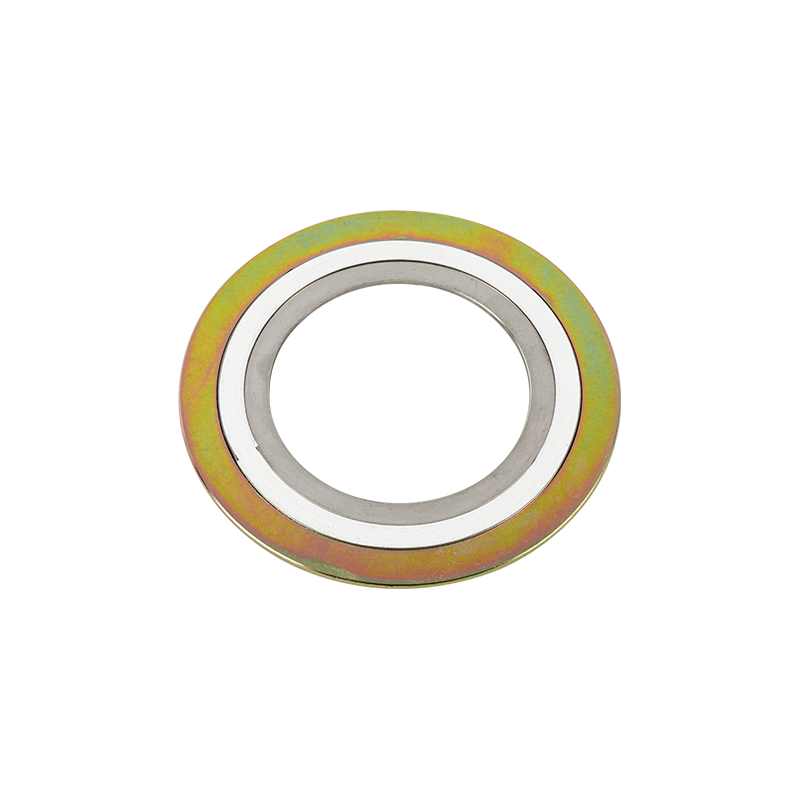

环形标准缠绕垫片
  • 环形标准缠绕垫片
  • 环形标准缠绕垫片

环形标准缠绕垫片

产品规格:
产品规格:

缠绕垫片

BOTE生产和提供各种标准和非标准缠绕垫片,适应不同的法兰和管道、换热器、人孔和手柄要求。我们不断提高质量,扩大生产规模,缩短交货期,降低成本。

我们可以根据 ASME、BS、JIS 和 EN(DIN) 标准或客户要求进行生产。

标准缠绕垫片

ASME 标准缠绕垫片

JIS标准缠绕垫片

DIN 标准螺旋缠绕垫片

热屏蔽用螺旋缠绕垫片

人孔和手孔/非圆形螺旋缠绕垫片

换热器用缠绕垫片

低负荷螺旋缠绕垫片

标准缠绕垫片

BT-SWG螺旋缠绕垫片是由V型或W型金属带和柔软的非金属填料螺旋焊接而成。根据法兰的种类,可分为内圈或外圈。

凭借其优异的压缩回弹性,适用于温度和压力变化频繁的密封部位。

类型:

SWG-R 基本型

基本结构类型,内径和外径由几堆无填料的金属加固,以提供更大的稳定性和更好的压缩特性。 - 适用于榫槽、公母或开槽到平面法兰组件。

SWG-RIR 内圈型

实心内金属环充当压缩塞子。为防止固体积聚,减少过程流体的湍流并最大限度地减少法兰孔与内径之间的垫圈的侵蚀、损坏,环形空间由实心内金属环填充。 - 适用于公管法兰和母管法兰。

SWG-CG 外圈型

实心外圈将垫圈准确地定位在法兰面上,以提供额外的径向强度,以防止垫圈爆裂并充当压缩限制器。在安装外圈的情况下,由于外圈的末端会接触螺栓,因此很容易将垫圈安装到法兰面上 - 适用于平面和凸面法兰。对于 900 级及以上,建议使用内环。

SWG-CGI 内外圈型

内圈和外圈型垫片将为垫片的内侧和外侧提供一个额外的限压塞子。防止环形空间法兰面腐蚀。 - 适用于平面和凸面法兰,并指定用于高压/高温服务 - 900 级及以上或存在腐蚀性或有毒介质的地方。

典型应用

可作为管道、阀门、泵、热交换、冷凝塔、法兰平孔、人孔等的静密封元件,已广泛应用于石油化工、机械制造、电站、冶金等领域、造船、医药、核电站、航海等
